电缆桥架安装施工

1 一般规定

1.1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

1.2 电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。

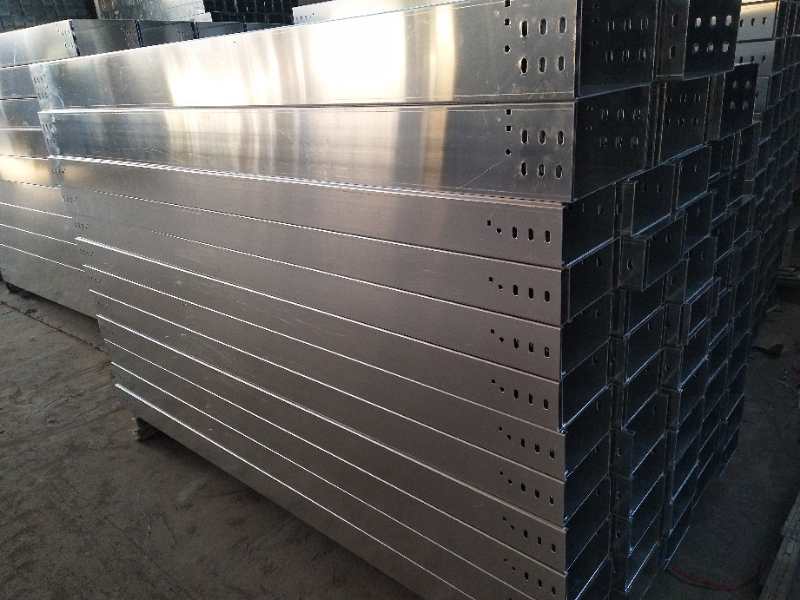

1.3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非购项目竞争性谈判公告直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。见图12.1.3

1.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:

1.金属电缆桥架及支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;

2.非镀锌电缆桥架间连接板的两端跨接线铜芯接地线,接地线*小允许截面积不小于4mm2;

3.热浸锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1.5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1.6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。

12.2 施工准备

2.1 技术准备:

1. 按照已批准的施工组织设计(施工方案)进行技术、安全交底。

2. 施工执行工艺标准、全迅网集、规范齐全。

3. 电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方,施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录,以保证施工顺利进行。

4. 根据施工全迅网或施工所用电缆应作好电缆牵引力的计算。
